Апериодические токи ВЛ с ШР. Надежность коммутации.

При проектировании распределительных устройств, выборе коммутационной аппаратуры, а также установке в сеть источников реактивной мощности возникают задачи оценки соответствия параметров выключателей характеристикам сети. Мы специализируемся на решении подобных задач. В результате выполнения работ анализируется влияние на коммутационную способность выключателя:

  • апериодических токов при коммутации ВЛ или КЛ совместно с ШР
  • перенапряжений между контактами выключателя
  • перенапряжений относительно земли

В последнее время наиболее актуальной задачей является оценка надежности работы элегазовых выключателей  в сетях с ШР. По итогам работы рассматриваются различные варианты исключения опасных режимов работы сети: использование предвключаемых резисторов, использование резисторов в нейтралях ШР и т.п. Работы производятся в соответствии с требованиями ПАО “ФСК ЕЭС”.

Для оценки стоимости работ Вы можете выслать на нашу почту post@emc-project.ru следующие данные: схема электрической сети с указанием длин ВЛ и КЛ, мощности ИРМ, цель производства работ. При выполнении работ нам будут необходимы также данные о токах КЗ во всех прилегающих к рассматриваемым ВЛ и КЛ РУ, параметры ВЛ и данные о временах отключения ВЛ и организации АПВ.

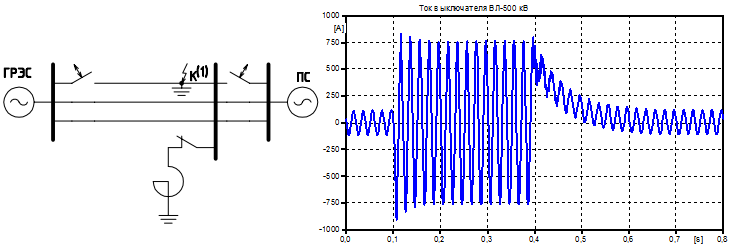

aperiodic

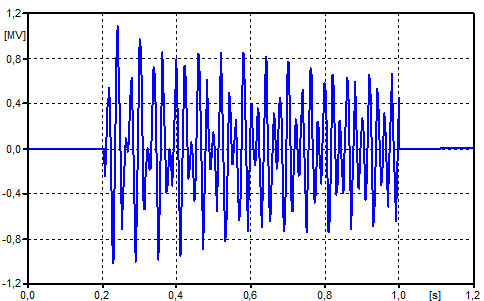

Напряжение на контактах выключателя в бестоковую паузу АПВ
